1、鑄鐵管材的使用歷史

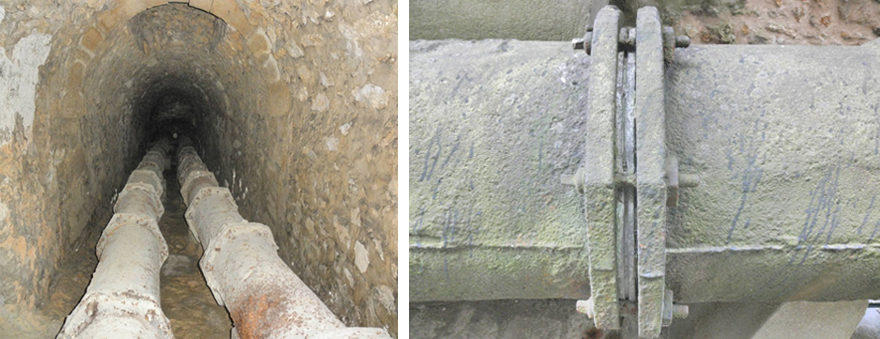

鑄鐵管以其優異的耐腐蝕性能和良好的工藝性受到人們的青睞。法國路易十四時期，為了給凡爾賽的街道和噴泉供水，鋪設了大約十五英里的鑄鐵管線，用法蘭和螺栓連接，牛皮作密封材料，在長期使用過程中部分管道經過修理，其使用壽命長達300余年。

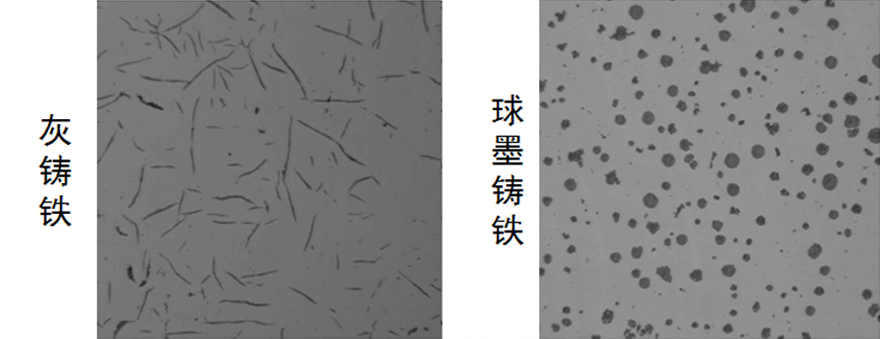

2、球化工藝的發展

?1938年德國亞琛工業大學Adey博士研究出一種控制鐵水冷卻速度生產球鐵的工藝，但工業應用不成熟。

?1946年英國Morouth博士及其周圍的科學家們通過在鐵水中加入Ce，可得到球狀石墨。由于Ce價格昂貴，對鐵水要求高，未能獲得推廣。

?1948年美國A.P.Ganganebin等人研究指出，在鑄鐵中添加鎂，隨后用硅鐵孕育，可得到球狀石墨。由于鎂在工業中容易獲得，使用鎂制造球墨鑄鐵的方法得到迅速發展，球墨鑄鐵開始了大規模工業生產，鑄鐵管材也逐步進入球墨鑄鐵時代。

T型接口的安裝

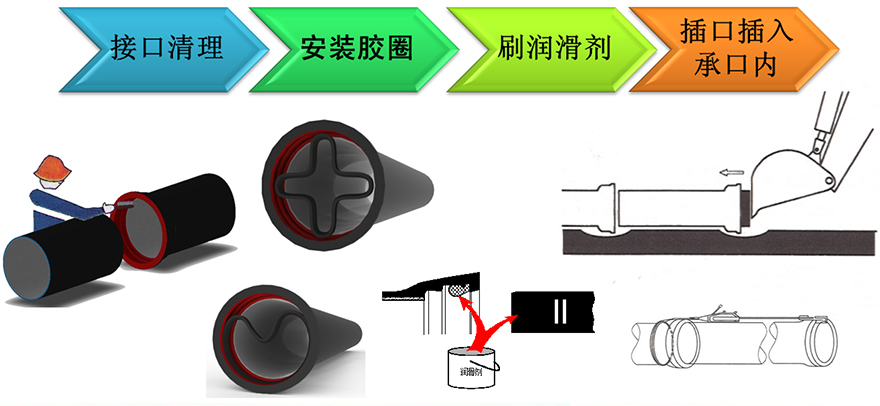

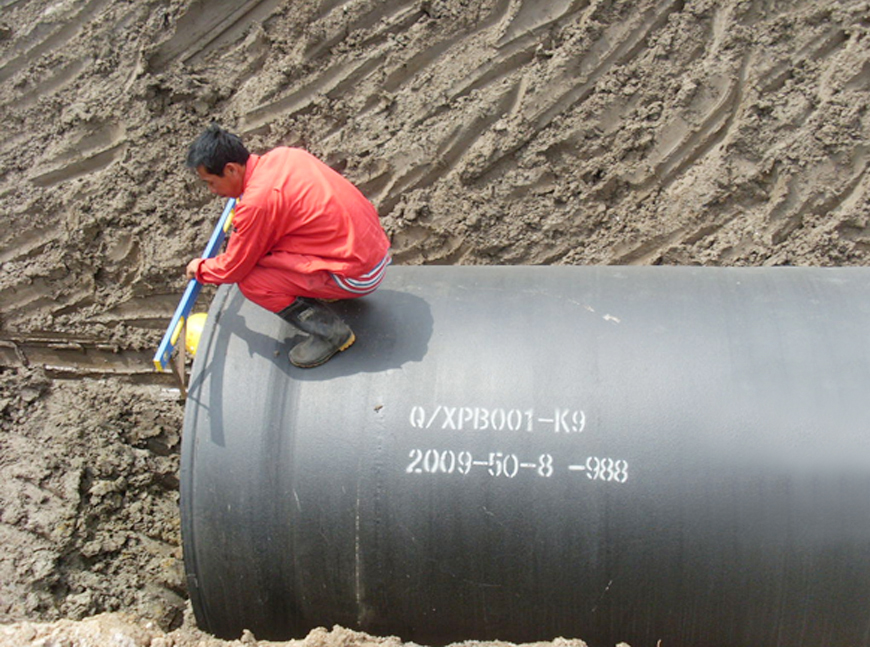

T型接口的安裝十分快捷。安裝速度（一個工作面、機械安裝）DN600每天安裝36～37支，DN1200每天安裝24～25支，DN1600每天安裝14～16支。

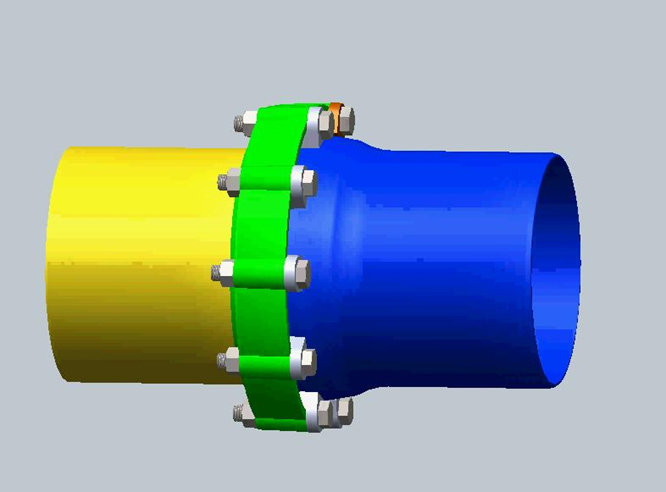

3、K型接口

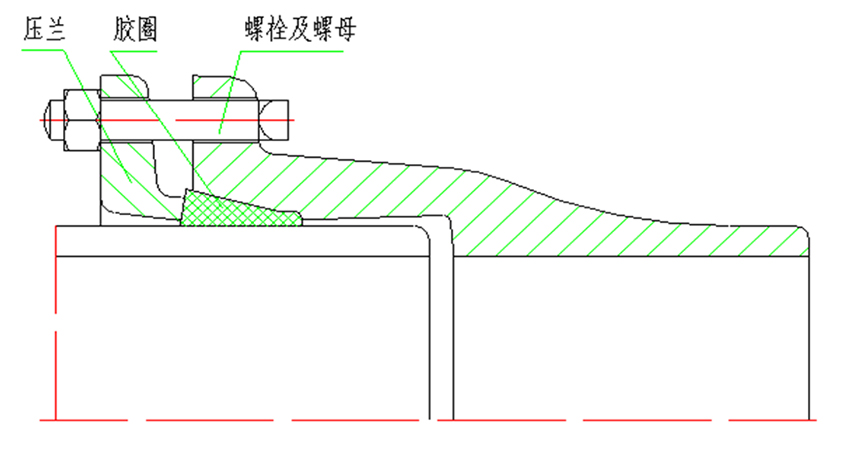

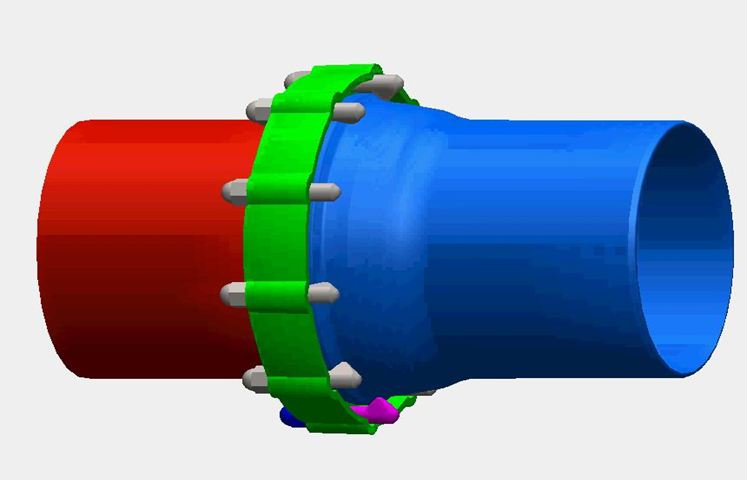

K型接口是通過緊固連接螺栓，使壓蘭擠壓密封膠圈，使膠圈與密封面產生接觸壓力來實現密封。 在檢修和維護方面也很方便：可通過緊固螺栓或拆卸壓蘭更換膠圈的辦法來解決管道接口泄漏問題，大口徑管安裝力小，可靠性較好，但是受安裝者的技能影響較大。

上述接口沒有抗軸向拔脫能力，在下列情況下需要采取錨固措施：

? 彎頭、三通等管道方向改變或過水面積發生變化時；
? 管線的敷設坡度超過20%（地上鋪設）或25%（地下鋪設）；
? 設置混凝土支墩不經濟時（如大口徑高壓管線等）或不能設置支墩時；
? 穿越建筑物等。

4、自錨接口

（1）TF型自錨接口

采用T型接口的密封結構，通過焊環、擋環、壓蘭相互配合和鉤頭螺栓緊固實現自錨，允許工作壓力為1.0MPa、1.6MPa和2.5MPa。

（2）高壓TF型自錨接口

緊固方式由鉤頭螺栓改為斜壓塊和六角螺栓組成，由于斜壓塊與管子的接觸面積增大和螺栓的強度增加，可承受較高壓力，允許工作壓力為1.6MPa和2.5MPa。

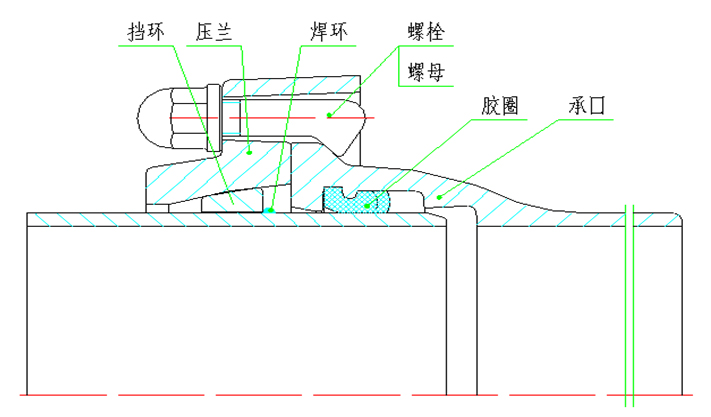

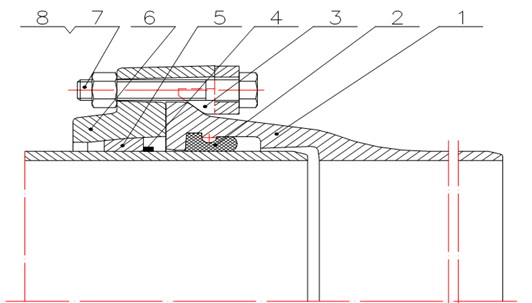

1．球鐵管；2．T密封圈 3．替代勾頭斜壓塊；4；焊環；5、擋環；6、壓蘭；7、高強度螺栓及螺母

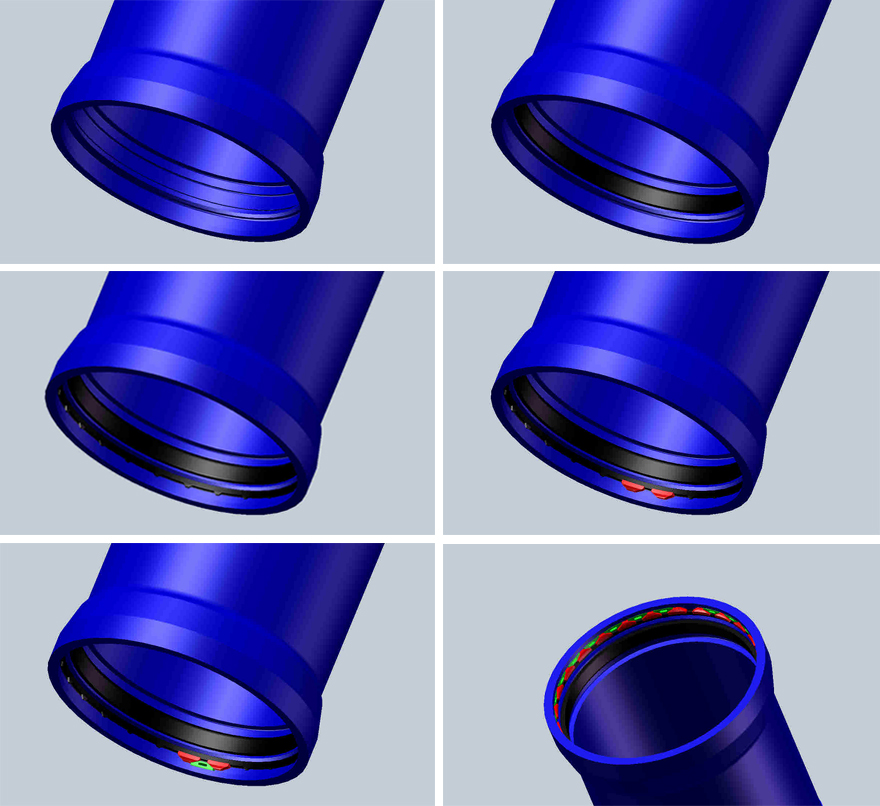

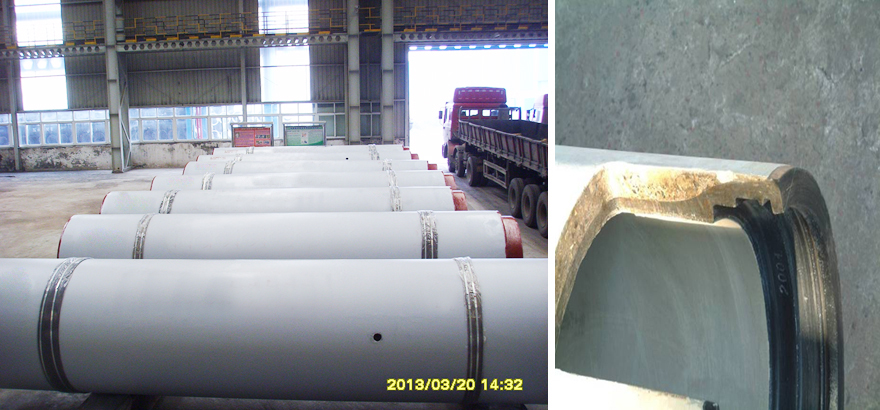

（3） Xanchor

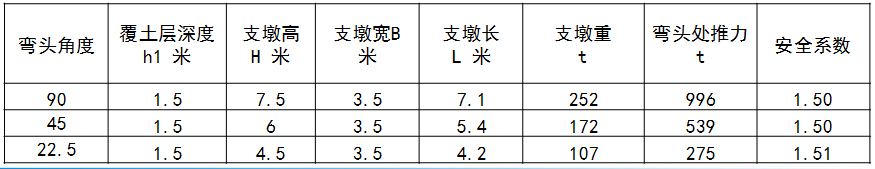

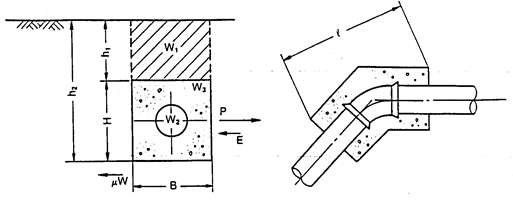

大型管道工作壓力大，相應支墩大，并且工期長，如果設定土壤條件為：密度為1.6t/m3，摩擦系數為0.5，內摩擦角為30°，覆土層厚度為1.5m，假定DN1800口徑的鑄管，在2.5MPa的試驗壓力。 22.5°和90°彎頭處按1.5倍的安全系數進行混凝土支墩設計，如果混凝土密度按照2.3t/m3計算，支墩尺寸為：

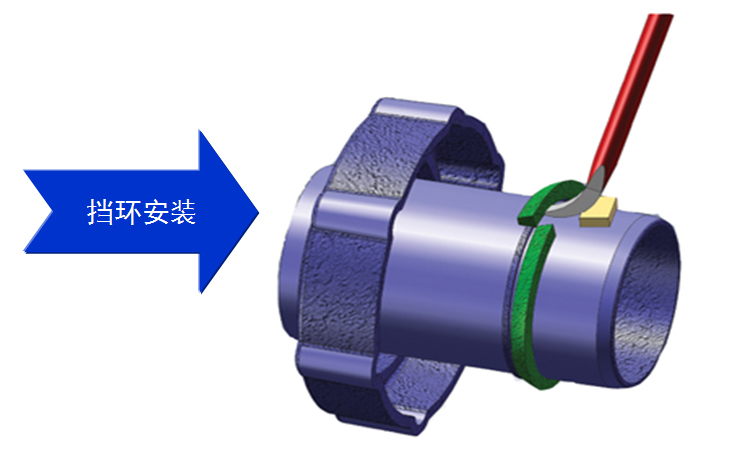

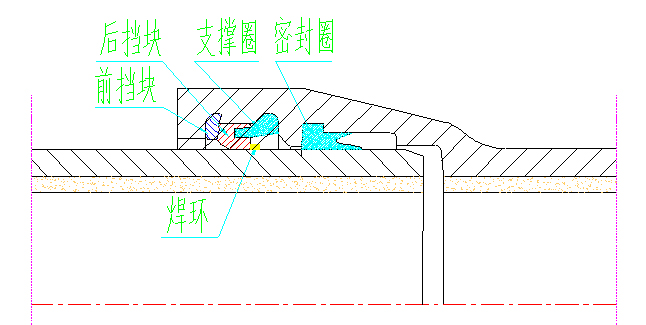

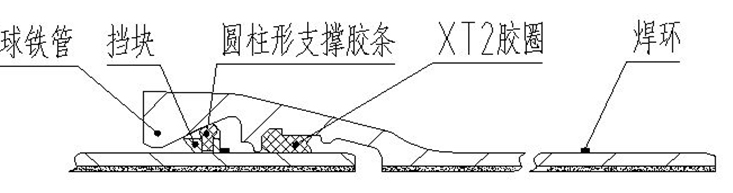

采用T型接口的密封結構，通過分塊擋環（擋塊）與承口內增加的擋塊室的配合利用焊環實現錨固連接；主要應用C25級別的DN1400～2000自錨管，DN1400～1800偏轉角為1°，DN2000偏轉角為0.5°。

型式試驗

（3）SIA自錨接口——可用于HDD施工方法

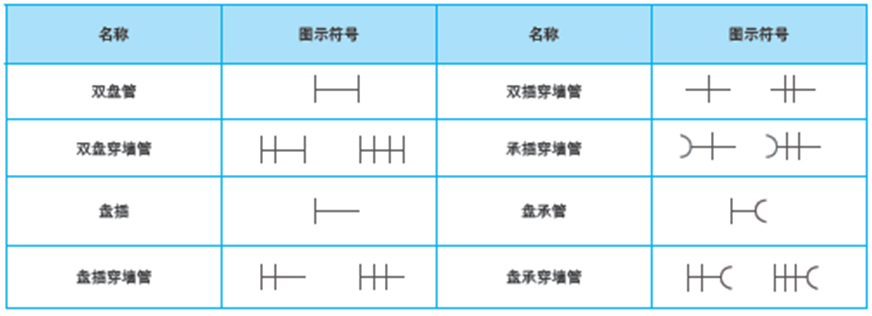

5、焊接法蘭接口

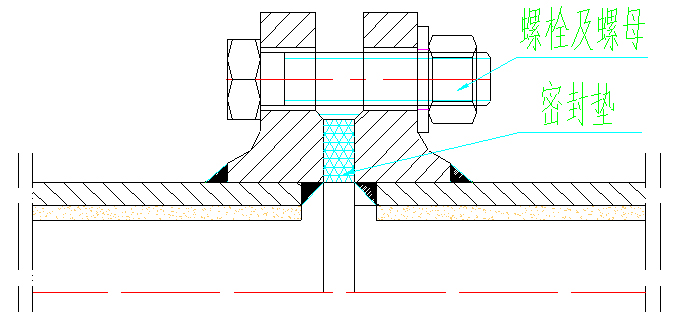

法蘭接口是靠擰緊螺栓使法蘭擠壓密封圈來實現密封。

法蘭接口為剛性接口，密封性能好，通常在一些特定的場所使用，如需要與泵、閥門、消火栓連接以及穿過基礎、墻體等特殊需要。

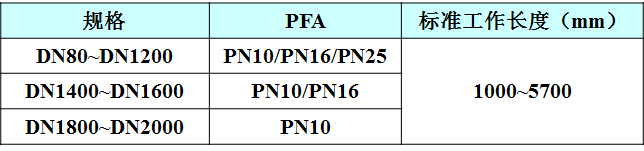

焊接法蘭球鐵管產品明細

6、自錨管鋪設長度

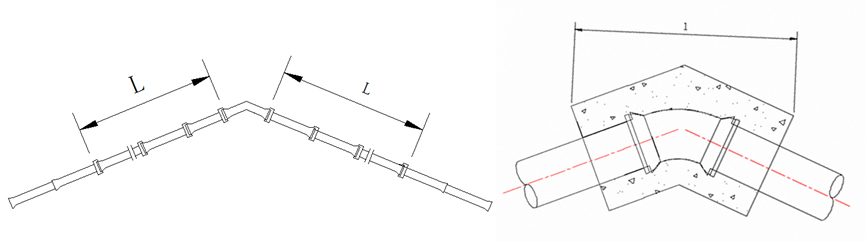

鋪設長度示意圖

1)自錨管埋設長度需要考慮以下因素:

—管線的鋪設條件；

—回填土的回填質量和壓實度；

—回填土的物理特性，如內摩擦角等；

2)下表適用于普通土壤，土壤的內摩擦角為30°，打壓壓力為10Bar，安全系數為1.2，普通金屬鋅涂層或金屬鋅和普通終飾層的埋地管線。

3)鑄管外有PE套或外涂層為聚氨酯時，可以在表中數據的基礎上乘以1.9；如果需要更準確的數據請與我們聯系。

4)表中數據除以10乘以您需要的壓力值（單位為bar），就可以得到您需要的壓力下的數據；

工程管線遇到彎頭不能打支墩必須采用自錨式接口來限制軸向位移!

當時試驗壓力12Kg/cm2推力135噸

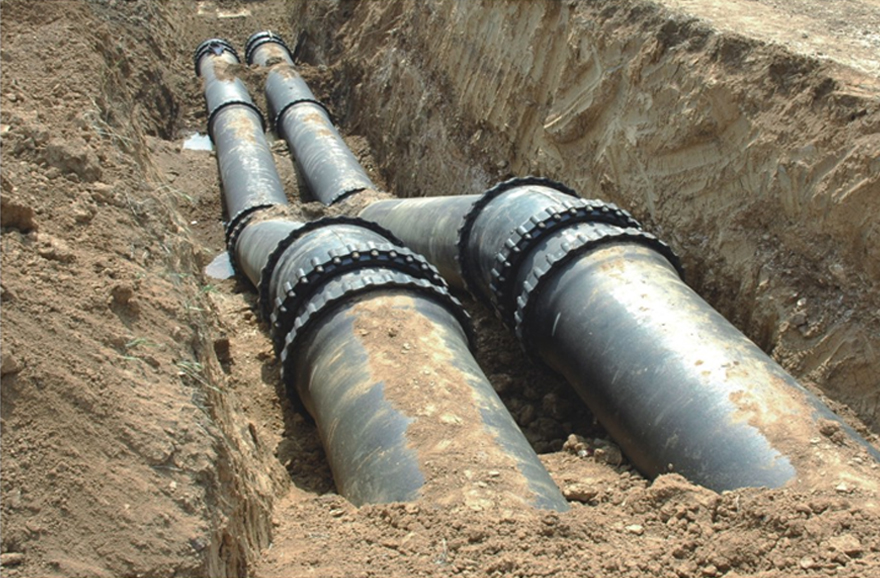

平頂山魯陽電廠DN1000mm自錨管

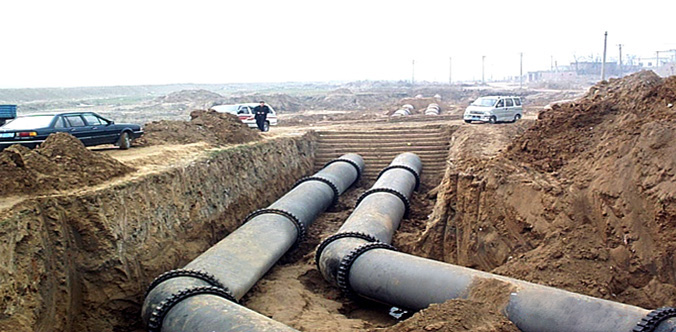

天津空客A320消防給水管道

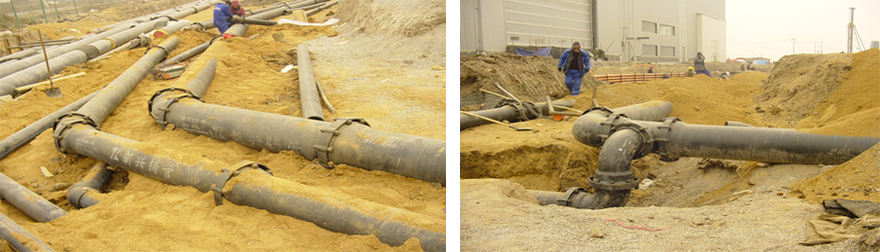

土耳其北塞浦路斯項目Xanchor自錨接口安裝

頂管技術

1、球墨鑄鐵頂管特點

由于應用無管溝鋪設技術安裝鋪設管 線具有對交通干擾***??；對周圍的建筑物 損壞減少，對周圍的商業環境影響??；全 年可施工，施工安全；社會效率高，且綜 合成本低，工時少等優點，在******發達國 家和地區得到迅速推廣使用，普遍受到 歡迎。

? 目前我公司頂管主要為T型接口。T型接口為柔性接口，在承口的設計上考慮了膠圈的定位和偏轉角，該接口能適應一定的基礎變形。

? 外涂層為鋅涂層+水泥保護層+環氧密封層，具有良好的抵抗土壤腐蝕能力。

? 內涂層可根據輸送介質不同選擇不同的內襯，如普通硅酸鹽水泥、鋁酸鹽水泥、聚氨酯等。

? 頂管可準確定位，減少對地下管線或障礙物的影響。

2、頂管結構

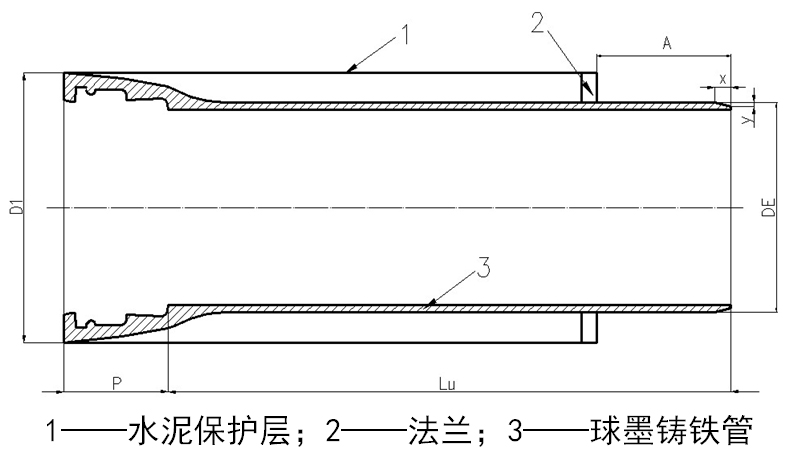

頂管外形尺寸

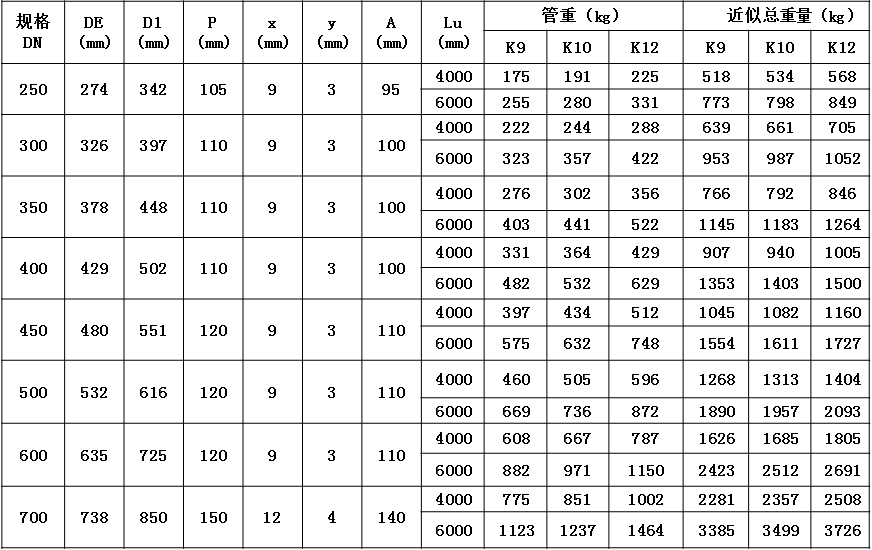

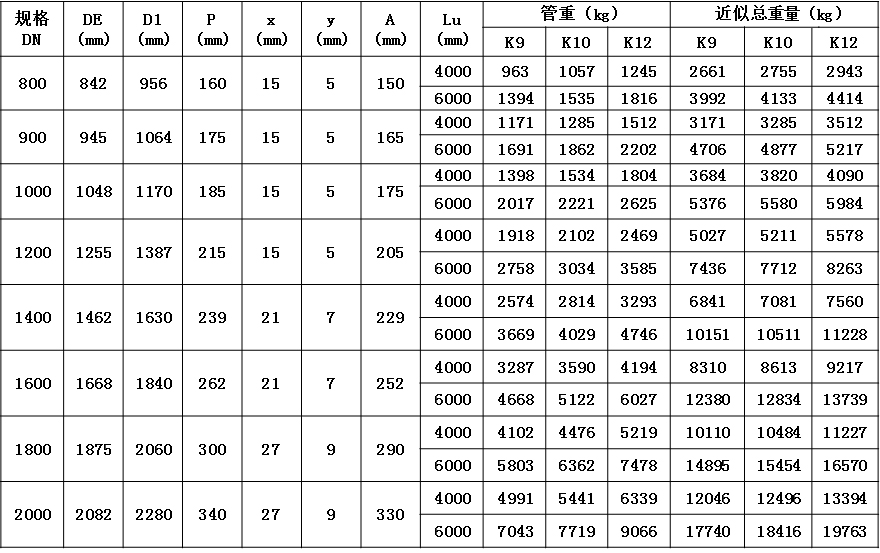

3、頂管尺寸與重量

4、頂管尺寸與重量

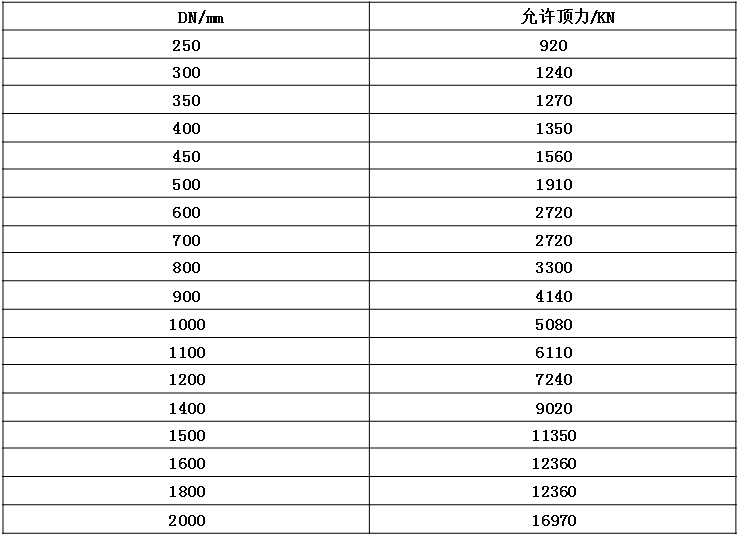

5、允許******頂力

6、頂管產品

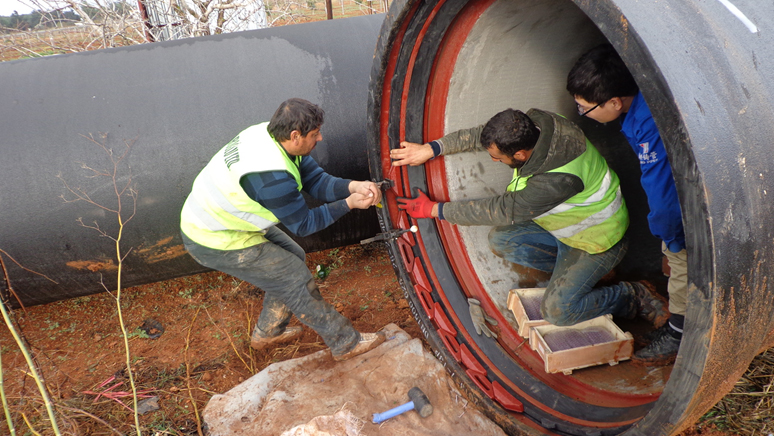

7、頂管施工

DN1200*6米頂管頂推長度204米工程實例

2009年DN1800T用于營口大伙房引水工程

大伙房水庫建在遼寧撫順渾河上,控制流域面積5437平方公里,多年平均流量52.3秒立米,設計洪水流量15600秒立米,總庫容21.81億立米,設計灌溉面積129萬畝,裝機容量3.2萬千瓦。

大伙房水庫于1958年竣工，是我國******個五年計劃中的******個大型水庫，當時是全國第二大水庫。

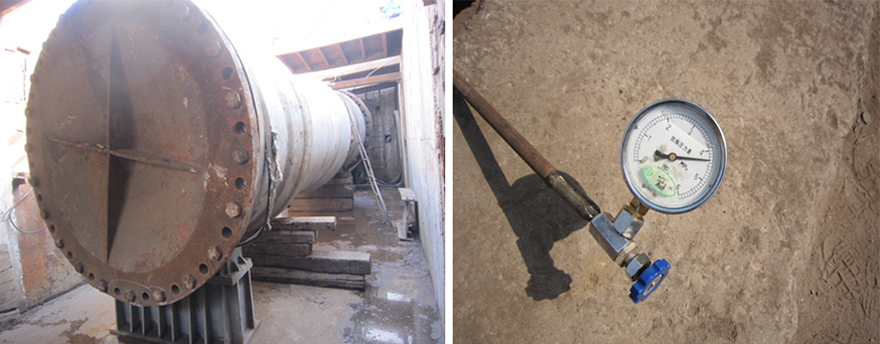

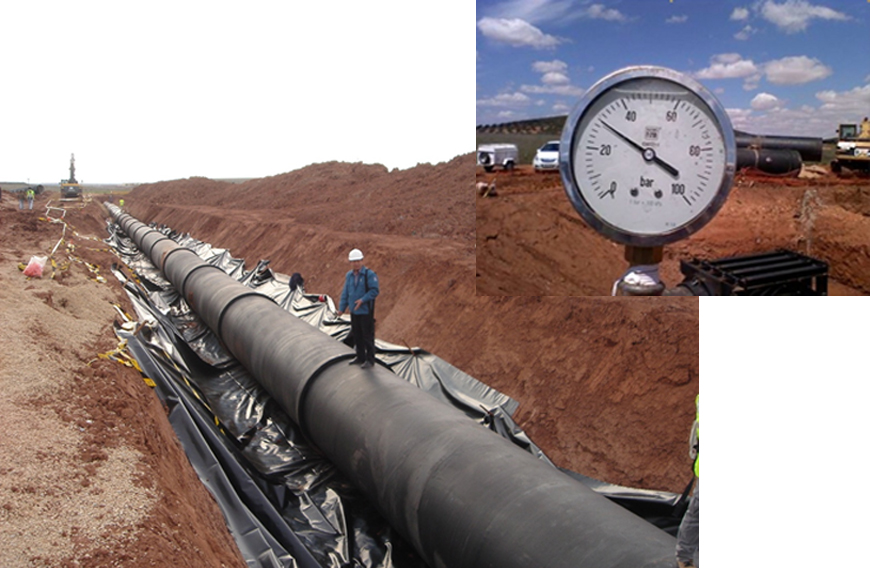

2010年西班牙婭努拉到戴密爾輸水工程；DN1600現場試驗壓力30kg保壓30分鐘

西班牙環境部將南方從婭努拉（Llanura Manchega）到戴密爾（Daimiel）國家公園的一個170公里引水項目授給了OHL公司，主要用于緩解沿線居民用水緊張的問題。本項目一期引水主干線涉及DN800、DN1400、DN1600和DN1800規格的球墨鐵管約90000噸，二期進入沿線各城市的配水管線涉及DN800mm規格以下管線600公里，約合球墨鐵管40000噸。

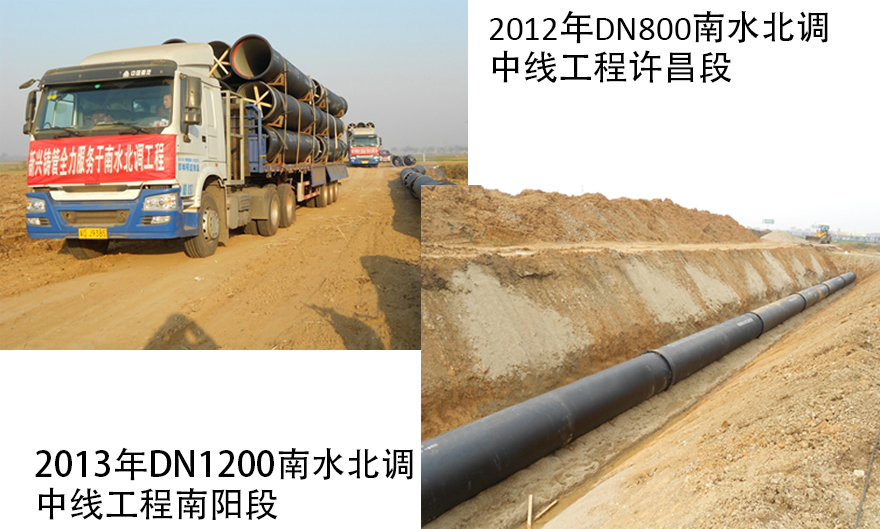

南水北調中線工程前期研究工作始于50年代初，40多年來，長江水利委員會與有關省市、部門進行了大量的勘測、規劃、設計和科研工作。1994年元月水利部審查通過了《南水北調中線工程可行性研究報告》，并上報國家計委建議興建此工程。本工程由漢江中上游的丹江口水庫引水，重點解決北京、天津、石家莊、鄭州等沿線20多座大中城市的缺水問題，并兼顧沿線生態環境和農業用水，干渠總長達1277公里。

2010年DN2200廣州亞運會供水用管
